iPhone X の PD(Power Delivery) 充電能力


iPhone X には高速充電機能があるので、通常充電とどの程度の能力差があるのか実測してみました。

高速充電をする為には、iPhone 付属のケーブルと充電器ではなく、PD(Power Delivery) 対応充電ケーブルと PD 充電器が必要なのです。

更に、Apple 純正の ケーブルじゃないと本来の充電性能が出ないように制限がかかっているらしいので、このあたりも検証してみました。



Power Delivery の仕様

PD には新旧2つの規格があって、「PD3」とか記載されいる場合は、旧規格の「USB Power Delivery 1.0」の区分になっています。

PD は USB Type-C を使っています。



USB Power Delivery 1.0

仕様 5V 12V 20V 最大出力
Profile 1 2A - - 10W
Profile 2 2A 1.5A - 18W
Profile 3 2A 3A - 36W
Profile 4 2A 3A 3A 60W
Profile 5 2A 5A 5A 100W

USB超入門(2)USB Power Deliveryとは?[RATOC]



USB Power Delivery 3.0

PDパワー 5V 9V 15V 20V
15W以下 3A(*) - - -
15-27W以下 3A 3A(*) - -
27~45W以下 3A 3A 3A(*) -
45~60W以下 3A 3A 3A 3A(*)
60~100W以下 3A 3A 3A 5A(*)

(*) 最大アンペアはPDパワー/ケーブル仕様に依存します

USB PDの技術 〜安全と利便性を実現する技術〜 | ルネサス エレクトロニクス

Quick Charge の仕様

QC は、よく見る USB Type-A を使った充電器とケーブルですね。

iPhone 付属のケーブルと充電器もこのタイプです。

この中でもハイワットに対応しているが QC(Quick Charge) です。

USB Type-C の PD が最大 100W をサポートしているのに対して、USB Type-A の QCでは最大 18W と仕様レベルで給電能力が低いのがよくわかります。

仕様 電圧 電流 最大出力
USB 1.x - 2.0 5V 0.5A 2.5W
USB 3.x 5V 0.9A 4.5W
Quick Charge 1.0 5V 2A 10W
Quick Charge 2.0 5V, 9V, 12V 3A, 2A, 1.67A 18W
Quick Charge 3.0 3.6V-20V 2.6A, 4.6A 18W
(参考: 素の USB Type-C) 5V 1.5A, 3A 15W
(参考: PD 100W/USB Type-C) 20V 5A 100W

ユニバーサル・シリアル・バス - Wikipedia
Quick Charge - Wikipedia

実測結果

まずは使用した機材の紹介です。

・ケーブル

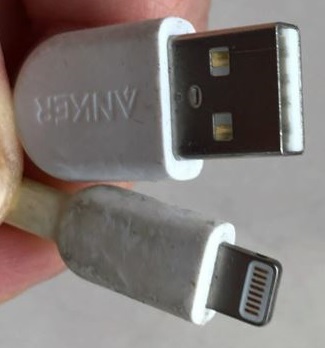

Anker Type-A - Lightning ケーブル
Apple 純正 USB-C - Lightningケーブル(1m)
サードパーティー USB-C - Lightningケーブル

・充電器

iPhone 付属充電器
QC3/Qi 充電器(Anker Anker PowerPort Speed 4)
PD 29W 充電器(クラウドファンディング)
PD 60W 充電器(MATECH Type C 60W PD & QC3.0 急速充電器)

・USB テスター

Type-A テスター(怪しい中華ブランドw)
Type-C テスター(Plugable USB-C 電圧・電流チェッカー)



では、実測結果です。

付属品だと 4.7W 充電だったのに対し、PD + Apple 純正 USB-C - Lightningケーブル が最強で 16W 強の充電能力をマークしました。単純計算で3倍強の充電能力ですね。

サードパーティー USB-C - Lightningケーブルは、噂通り制限がかかっており 8W が最大でした。ケチらずに純正ケーブルを購入するのが良さそうです

機材 電圧 電流 出力

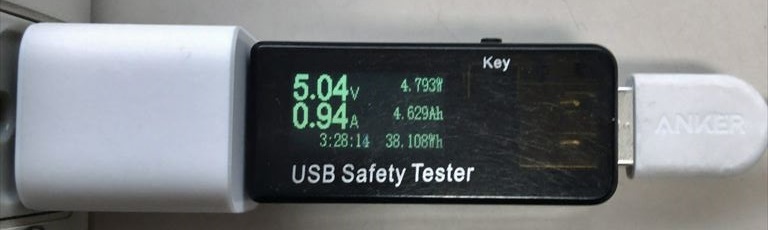

iPhone 付属充電器
+ Anker Type-A ケーブル
5.04V 0.94A 4.74W

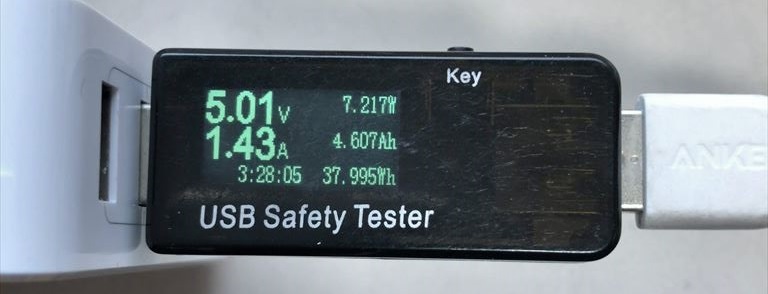

Quick Charge 3.0
+ Anker Type-A ケーブル
5.01V 1.43A 7.16W
Anker IQ
+ Anker Type-A ケーブル
5.20V 1.65A 8.58W
PD 29W
+サードパーティー Type-C ケーブル
5.27V 0.95A 5.01W
PD 60W
+サードパーティー Type-C ケーブル
5.04V 1.57A 7.91W

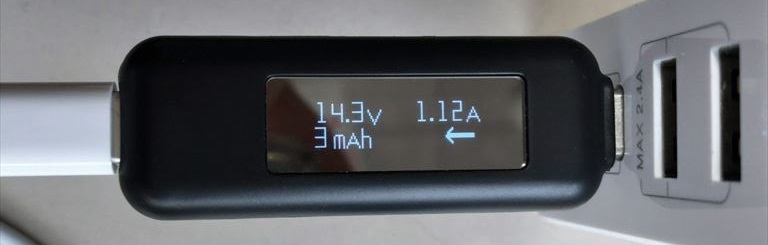

PD 29W
+ Apple 純正 Type-C ケーブル
14.3V 1.12A 16.02W

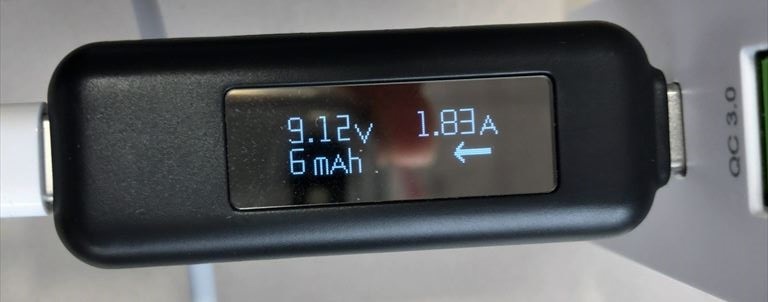

PD 60W
+ Apple 純正 Type-C ケーブル
9.12V 1.83A 16.89W
